一，產品簡介

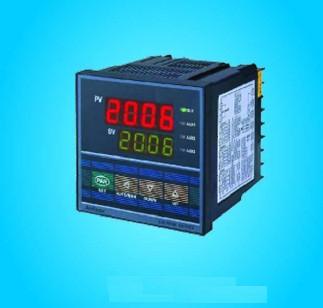

    JKH-D3智能三相可控硅移相觸發器/調壓器采用**的微機處理器技術，基于LU-906智能調節儀,內置多種輸入規格，雙數碼管+光柱顯示,按鍵操作，適用于恒壓或恒流充電，電鍍，電解，直流電機調速等，接線簡便,無需考慮相序問題，可靠的過流保護使得主回路可控硅損壞不會導致控制器損壞,甚至在觸發線接錯的情況下,短時間內也不會損壞控制器。
    JKH-D3智能三相可控硅移相觸發器/調壓器為盤面安裝式,手動自動無擾切換,光柱動態指示輸出大小,操作使用方便，辦出范圍可任意設定,以適用于硅碳棒鉬棒等加熱元件,具有軟件包起動功能,軟起動的時間可任意設定,可帶上，下限報警輸出,可帶RS232/RS485通訊。
    JKH-D3適用于三相三線制的星形或三角形接法,也適用于三相或單相半控整流。

二，主要技術指標

  ●輸入規格:    0-10mA，4-20mA，1-5V或0-5V
  ●輸出規格:    三相三線觸發
  ●移相范圍:    0-180
  ●觸發容量:    ≤800A兩個單向反并聯的可控硅或可控硅與二極管反并聯
  ●電源電壓:    85-264VAC

三，外形及安裝尺寸

  A:外形尺寸96×96×115mm(高×寬×深)
  B:開口尺寸92×92mm(高×寬)

說明:

  1.如變送器輸出為0-10mA或4-20mA電流信號,在"+,-"輸入端并聯一只250Ω精密電阻即可；
  2.JKH-D3有極性,有相序要求.
