產品型號： 000a2
規 格： 各種規格
生 產 商： 中儀華世
質 保 期： 1年
可否貼牌： 可以
產品優勢： 承攬：OEM、非標產品訂制，歡迎來圖來樣加工

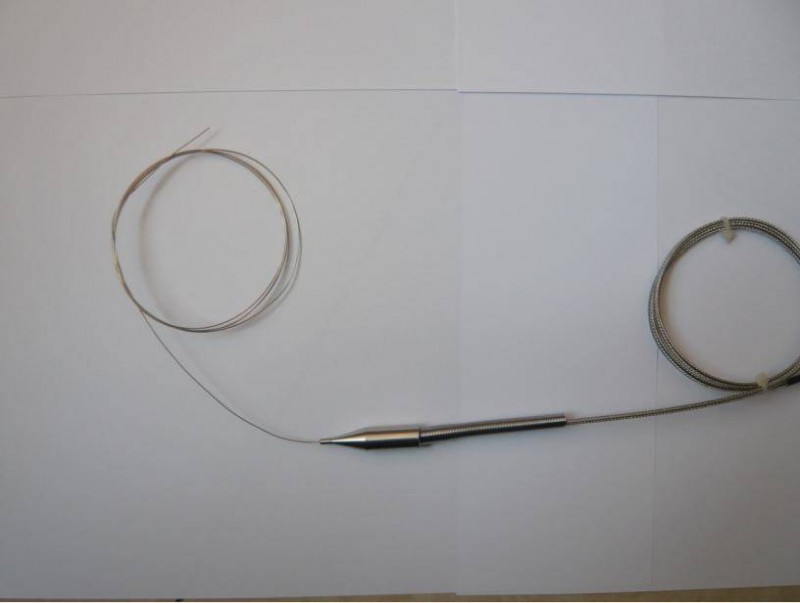

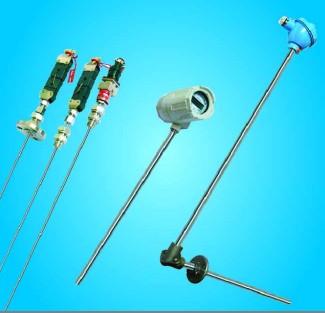

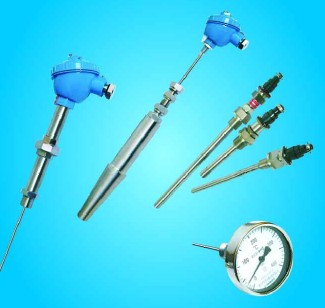

鎧裝熱電偶
中文名稱：鎧裝熱電偶
英文名稱：sheathed thermocouple
鎧裝熱電偶作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鎧狀熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。
工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
測溫范圍及允差
型號 | 分度號 | 允差等級 | |||
I | II | ||||
允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
WRNK | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
WRMK | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
WREK | E | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
±0.004|t| | 375~800 | ±0.004|t| | 333~900 | ||
WRFK | J | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
±0.004|t| | 375~750 | ±0.004|t| | 333~750 | ||
WRCK | T | ±1.5℃ | -40~+125 | ±1℃ | -40~+133 |
±0.004|t| | 125~350 | ±0.0075|t| | 133~1000 | ||
WRPK | S | ±1℃ | 0~+1100 | ±2.5℃ | 0~600 |
±[0.003(t-1100)] | 1100~1600 | ±0.0025|t| | 600~1600 | ||
常溫絕緣電阻
鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000M Ω.m。
即1M長的試樣的絕緣電阻為1000MΩ；
10M長的試樣的絕緣電阻為100MΩ；
偶絲直徑及材料
偶 絲 形 式 | 單 支 式 | 雙 支 式 | |
套 管 直 徑 | φ2 φ3 φ4 φ5 φ6 φ8 | φ3 φ4 φ5 φ6 φ8 | |
套管材質 | E、J、T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
K、N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
S | GH3039 | GH3039 | |
安裝固定形式
卡套螺紋接頭
代號和尺寸 | 鎧裝偶外徑 | |
φ8 φ6 φ5 | φ4 φ3 φ2 | |
M | M16×1.5 | M12×1.5 |
S | 22 | 19 |
卡套法蘭盤
代號和尺寸 | 鎧裝偶外徑 | |
φ8 φ6 φ5 | φ4 φ3 φ2 | |
D | φ60 | φ50 |
D0 | φ42 | φ36 |
D1 | φ24 | φ20 |
S | φ22 | φ19 |
d0 | φ9 | φ7 |
測量端結構形式
接線盒形式
鎧裝熱電偶推薦使用溫度
品種 | 套管材料 | 外徑 | 使用溫度（℃） | |
長期使用 | 短期使用 | |||
鎳鉻—鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 800 | 900 | |
4.0,5.0 | 900 | 1000 | ||
6.0,8.0 | 1000 | 1100 | ||
鎳鉻硅—鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 900 | 1000 | |
4.0,5.0 | 1000 | 1100 | ||
6.0,8.0 | 1100 | 1200 | ||
GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
5.0,6.0,8.0 | 1100 | 1200 | ||
鎳鉻—銅鎳 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
3.0,4.0,5.0 | 600 | 700 | ||
